山东淄博刮板输送机链条的系数需根据＊＊输送工况（负载、冲击、环境）＊＊ 确定，核心原则是“风险越高，系数越大”，常规范围在＊＊3.5-5.0＊＊之间，不同场景有明确的取值标准。＃＃＃ 一、按核心工况划分：明确系数取值系数的本质是“链条破断拉力与实际工作拉力的比值”，需结合物料特性、负载稳定性、冲击强度选择，具体场景对应取值如下：＃＃＃＃ 1. 轻载、无冲击场景（系数 3.5-4.0）- 适用场景：输送粮食、化工粉末、塑料颗粒等轻质、无棱角、流动性好的物料；输送机为水平或小倾角（≤10°）布置，且喂料均匀（无突然过载）。- 举例：面粉厂、饲料厂的刮板输送机，工作拉力稳定，无物料冲击，系数取3.5即可满足需求。- 核心原因：负载波动小，链条受力均匀，无需预留过大余量，避免“过度设计”导致成本浪费。＃＃＃＃ 2. 中载、轻击场景（系数 4.0-4.5）- 适用场景：输送煤炭（末煤）、砂石（粒径≤50mm）、矿石碎屑等中重物料；输送机倾角10°-20°，喂料偶尔有小波动（如短暂堵料）。- 举例：中小型煤矿的井下刮板输送机（非采面转载）、建材厂的砂石输送，系数取4.2-4.5。- 核心原因：物料有一定重量，可能产生轻击（如小块物料砸落链板），需提高系数应对偶发过载。＃＃＃＃ 3. 重载、强冲击场景（系数 4.5-5.0，甚至更高）- 适用场景：输送大块矿石（粒径≥100mm）、原煤（含大块煤）、建筑垃圾等重载、有棱角的物料；输送机倾角≥20°，或用于矿山采面、破碎机下料口（喂料冲击大、易堵料）。- 举例：大型煤矿的综采面刮板输送机、金属矿山的井下矿石输送，系数需取4.8-5.0，部分极端冲击场景（如频繁处理堵料）可提高至5.5。- 核心原因：负载波动大（堵料时工作拉力可能瞬间翻倍），物料冲击易导致链条局部应力集中，需足够余量避免断链（断链会引发严重停机甚至人员伤害）。＃＃＃ 二、特殊工况的系数调整：不能忽视的细节除基础负载外，以下特殊情况需额外提高系数，避免因环境或结构因素降低链条实际承载能力：1. ＊＊倾斜输送（倾角＞15°）＊＊： 物料重力会产生“沿斜面向下的分力”，导致链条额外受力（尤其停机再启动时，物料易堆积拉拽链条），系数需在基础值上增加0.3-0.5（如原取4.0，调整为4.3-4.5）。2. ＊＊腐蚀性/潮湿环境＊＊： 输送化工腐蚀性物料（如酸碱盐）或在潮湿环境（如洗煤厂）使用时，链条会因腐蚀导致材质强度下降（如20Mn2材质长期受潮，抗拉强度可能降低10％-15％），系数需提高0.5-0.8。3. ＊＊频繁启停场景＊＊： 输送机需频繁启动（如间歇性喂料，每小时启停≥5次），启动瞬间的“冲击电流”会转化为链条的瞬时拉力（通常是正常工作拉力的1.2-1.5倍），系数需增加0.4-0.6。＃＃＃ 三、关键注意事项：避免系数“失效”1. ＊＊必须基于“实际工作拉力”计算＊＊： 系数＝链条破断拉力÷实际工作拉力，不能用“理论设计拉力”代替“实际工作拉力”（如设计输送量50t/h，实际长期超产至60t/h，需按60t/h对应的工作拉力重新计算系数）。2. ＊＊磨损后需重新评估系数＊＊： 链条使用中，链环直径磨损超过原直径10％（如原d＝18mm，磨损后≤16.2mm），其有效截面积会下降约19％，实际破断拉力同步降低，此时需按“磨损后的实际破断拉力”重新计算系数，若低于当前工况要求，必须立即更换链条。3. ＊＊优先参考行业标准＊＊： 矿山场景需遵循《煤矿规程》，明确规定刮板输送机链条系数“不得低于4.5”；粮食输送需符合《粮食加工机械设备要求》，系数“不低于3.5”，需优先按标准取值，而非自行降低。为帮你快速匹配实际工况，我可以整理一份＊＊刮板输送机链条系数选型表＊＊，包含不同物料类型、倾角、环境对应的“系数”“计算示例”“调整依据”，你只需对照现场情况就能确定取值，需要吗？

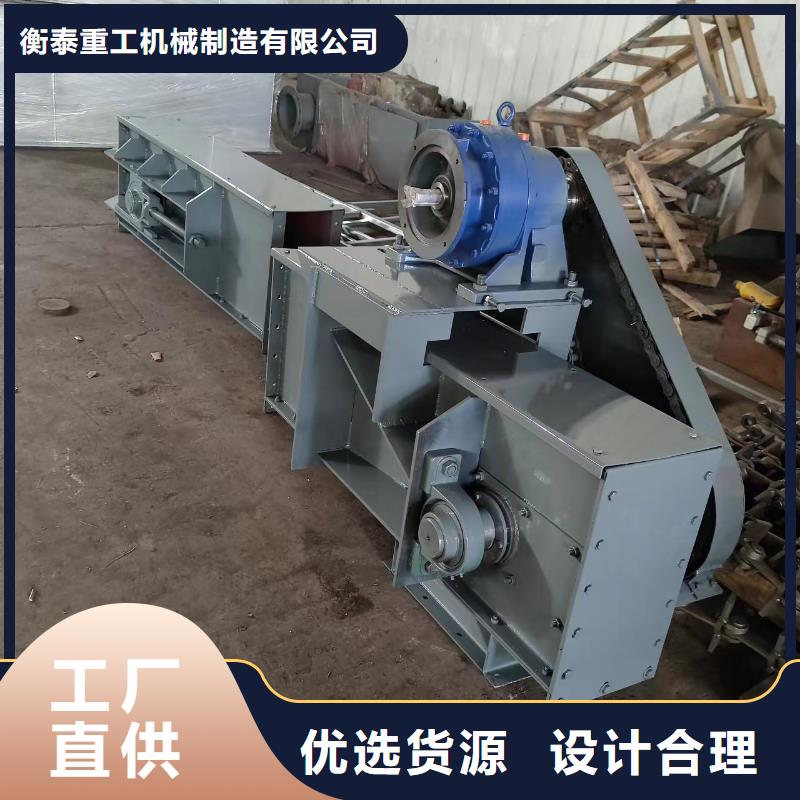

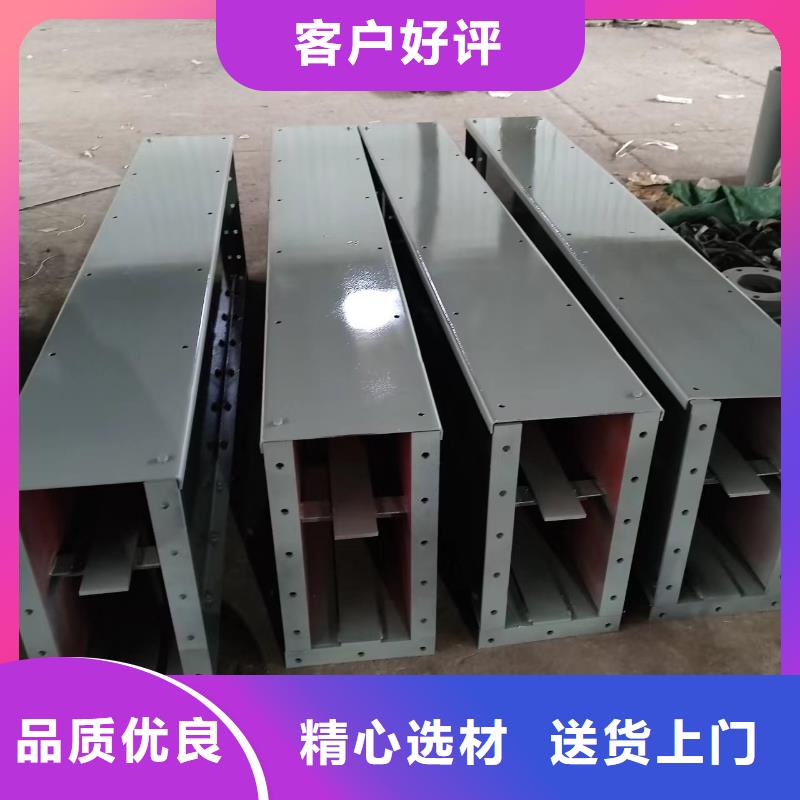

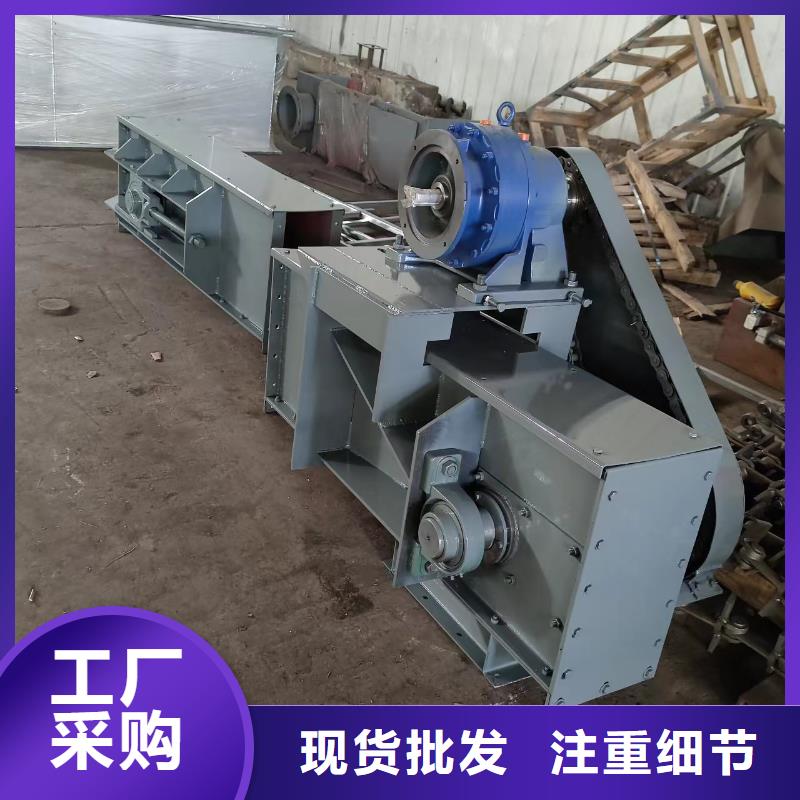

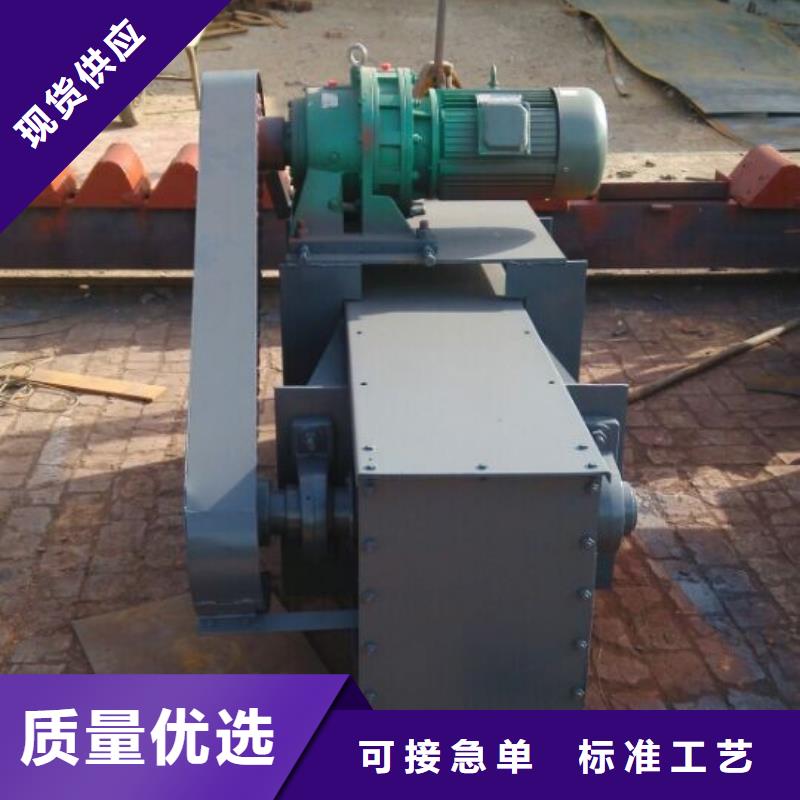

华尔云刮板输送机刮板只占料槽的一部分断面，物料占料槽的大部分断面。它能水平、倾斜或垂直输送物料。水平输送时，所用刮板为平条形，利用埋入散料的链条和刮板对散料层的切割力大于槽壁对散料阻力的原理，使散料随刮板一起向前移动，此时移动的料层高度与槽宽之比在一定的比值范围之内，物料流是稳定的。埋刮板输送机封闭于机槽内的物料受到刮板链条在运动方向的推力，且受到下部不断给料而阻止上部物料下滑的阻力时，埋刮板输送机产生横向侧压力，从而增加物料的内摩擦力，当物料之间的内摩擦力大于物料和槽壁间的外摩擦力及物料自重时，埋刮板输送机物料就随刮板链条向上输送，形成连续料流。一、核心结构模块：基础框架与功能1. 机头驱动装置（动力核心：传递扭矩，带动链条运行）是刮板输送机的 “动力心脏”，负责将电机动力转化为链条的运行动力，主要由以下部件组成：部件名称结构特点功能作用场景化优化机头架型钢焊接框架（如 H 型钢 ＋ 钢板），刚性强，底部设地脚螺栓孔固定所有机头部件，承受链条拉力矿山重载场景：加厚钢板（≥16mm），增设加强筋；食品场景：表面抛光，无卫生死角主动链轮2-4 个齿圈（与链条匹配，如圆环链配 6 齿链轮），安装在主轴上与链条啮合，传递动力带动链条运行耐磨处理：齿面高频淬火（HRC48-55）；高温场景：采用耐热钢（310S）减速器圆柱齿轮 / 行星齿轮结构，输入轴接电机，输出轴接主动链轮降速增扭（电机转速高→链轮转速低，扭矩放大）矿山场景：选用硬齿面减速器（承载能力强）；轻载场景：用蜗轮蜗杆减速器（成本低）电机卧式异步电机，带散热风扇，部分配制动器提供动力源，制动器用于紧急停车防爆场景（矿山 / 化工）：用 YB 系列防爆电机；高温场景：用 H 级绝缘电机（耐温 180℃）联轴器弹性柱销 / 膜片式，连接电机与减速器传递扭矩，缓冲振动，补偿安装偏差重载场景：用膜片联轴器（无间隙，耐冲击）；轻载场景：用弹性柱销联轴器（易维护）2. 机身输送系统（输送核心：承载物料，实现刮运）是物料输送的 “通道”，直接与物料接触，决定输送效率和耐磨性，核心部件包括：机槽（溜槽）：结构：U 型 / 矩形槽体，分上槽（承载物料，刮运段） 和下槽（回链段，链条空载返回），相邻机槽用哑铃销 / 螺栓连接，可拼接成任意长度；材质：普通场景用 Q355B 钢板，矿山重载用 NM400 耐磨钢（槽底厚度≥12mm），化工腐蚀用 316 不锈钢，食品场景用 304 不锈钢（内壁 Ra≤0.8μm，无焊接死角）；特殊设计：大倾角（＞20°）输送用深槽型机槽（槽高增加 30％，防物料下滑）；弯曲输送用弧形机槽（单节弯曲角度≤3°，适配井下 / 车间拐角）。刮板与链条：刮板：T 型 / U 型 / 槽型钢板，通过螺栓与链条固定，间距 500-1500mm（根据输送量调整，间距越小输送越均匀）；矿山用 Mn13 耐磨刮板（刃口淬火），粮食用薄型 Q235 刮板（减轻重量）；链条：核心传动部件，分圆环链（矿山重载，如 Φ18×64mm）、模锻链（化工重载，耐腐蚀）、直板链（粮食轻载，成本低），双链机型（两侧各 1 条链）比单链机型承载能力高 50％ 以上。3. 机尾张紧装置（稳定核心：保证链条张紧度，防跳齿）用于调节链条松紧度，补偿链条磨损伸长，避免链条过松导致跳齿、卡阻，主要有两种结构形式：张紧类型结构组成工作原理适用场景丝杠张紧丝杠 ＋ 螺母 ＋ 手轮 ＋ 机尾架，机尾架可沿导轨滑动手动转动手轮，丝杠拉动 / 推动机尾架，调整链条张紧度轻载、短距离（≤50m），如粮食输送机；优点：结构简单，成本低；缺点：需手动调节，无法自动补偿液压张紧液压油缸 ＋ 泵站 ＋ 蓄能器 ＋ 位移传感器油缸推动机尾架，蓄能器自动补偿链条伸长（压力不足时补压），传感器监测张紧量重载、长距离（＞50m），如矿山输送机；优点：自动调节，响应快；缺点：成本高，需定期维护液压油4. 保护部件（防护核心：规避故障与人员风险）与结构深度集成，确保运行，关键部件及安装位置如下：急停按钮 / 拉绳开关：沿机身每 10-15m 装 1 个，拉绳覆盖机身两侧，按钮设有机头 / 机尾及中间位置，按下 / 拉动立即切断电源；跑偏传感器：机身两侧各装 1 组（距机头 1/3、2/3 长度处），刮板跑偏时触发摆臂，先报警后停机；过载保护器：电流型（串联在电机回路）或扭矩型（装在主动链轮轴），过载时切断动力；防护罩：机头 / 机尾链轮、联轴器外侧装钢板防护罩（间隙≤12mm），防手指伸入；机槽上槽可装盖板（粉尘场景防扬尘，食品场景防异物掉入）。二、场景化结构差异：针对不同需求的定制设计1. 矿山重载场景（如综采面刮板输送机）结构强化：机头架用 20mm 厚钢板 ＋ 双 H 型钢加强，机槽槽帮用 NM500 耐磨钢（厚度 16mm），链条用 25MnV 高强度圆环链（破断拉力≥800kN）；特殊部件：加装断链抓捕器（机槽两侧，断链时卡住链条防坠落）、铲煤板（机头处，清理底板积煤）；防爆设计：电机、减速器、接线盒均为防爆结构（Ex d IIB T4），接地电阻≤4Ω。2. 粮食轻载场景（如面粉厂埋刮板输送机）轻量化结构：机槽用 3mm 厚 304 不锈钢，刮板用薄型直板（厚度 3mm），链条用小规格直板链（Φ8×24mm）；卫生设计：机槽内壁抛光（Ra≤0.4μm），无焊接凸起，盖板用快拆搭扣（便于清洁）；防堵设计：进料口装格栅（孔径≤20mm），机槽拐角用大圆弧（R≥100mm），减少物料堆积。3. 高温 / 腐蚀场景（如钢渣输送、化工酸碱输送）高温场景：机槽内衬铸石板（耐 500℃以上），链条用 310S 耐热钢，机头 / 机尾轴承装冷却套（通循环水）；腐蚀场景：整机用 316L 不锈钢（含钼，耐酸碱），液压张紧系统用氟橡胶密封件（防腐蚀），润滑剂用聚四氟乙烯基脂（耐化学介质）。三、结构设计核心原则适配工况：输送量决定机槽尺寸（宽 × 高），物料密度决定链条 / 刮板强度，环境决定材质（耐磨 / 防腐 / 防爆）；受力均衡：机头 / 机尾受力，需加强刚性；链条张紧度需均匀，避免单侧受力导致跑偏；便于维护：机槽设检修口（每 10m1 个），刮板螺栓用防松垫圈（免频繁紧固），液压张紧系统设油位观察窗。
